复用、解码流程与渲染的设计 Ⅰ

好久没有写技术博客了，前几期都是在抒发个人情绪，这期我们来转移方向。

嗯，这次是记录一次我的一个播放器类的项目

code

https://github.com/RinzeMoon/RinzePlayer-master

我的项目链接在这里，项目的解码播放等部分复用了AZPlayer项目，续用了GPL3.0 协议的同时代码全部开源。

不如说是对AZPlayer的再讲解，闲话少叙。接下来就开始吧。

Utils

c++

template <typename E>
constexpr auto to_index(E e) -> std::underlying_type_t<E> {
    return static_cast<std::underlying_type_t<E>>(e);
}

这是一个Enum转Index的模板函数。也就是说将任意枚举类型的值，安全地转换为其对应的底层整数值。

auto to_index(E e) -> std::underlying_type_t<E> 使用 C++11 的 trailing return type 语法，返回类型为 std::underlying_type_t<E>。

std::underlying_type_t<E> 是 C++14 引入的辅助类型，等价于 typename std::underlying_type<E>::type，它提取枚举 E 的底层类型（例如 int、unsigned char 等）。如果枚举未显式指定底层类型，则取编译器默认的类型（通常是 int，但标准只规定“足够容纳所有枚举值”）。

static_cast<...>(e) 将枚举值 e 显式转换为其底层整型。对于作用域枚举（enum class），这种转换不能隐式发生，必须用 static_cast；对于无作用域枚举（enum），虽然可以隐式转换，但显式 static_cast 可以避免意外的类型提升或警告。统一使用 static_cast 使得函数适用于任意枚举。

SPSCQueue 生产者单消费者Buffer

Private

cpp

private:
    size_t nextIndex(size_t index) const {
        return (index + 1) % m_capacity;
    }

    const size_t m_capacity; // 环形缓冲区的总容量（包括浪费的一个位置）
    std::vector<T> m_buffer; // 数据缓冲区

    alignas(hardware_destructive_interference_size) std::atomic<size_t> m_head{0}; // 读索引（消费者使用）
    alignas(hardware_destructive_interference_size) std::atomic<size_t> m_tail{0}; // 写索引（生产者使用）
    std::atomic<int> m_serial{0};

其中 alignas hardware_destructive_interference_size 为 m_head/m_tail 指定一个对齐要求，按照 硬件破坏性干扰大小 对齐到内存地址上，目的是解决伪共享问题。^[1]

强制叉开 m_head m_tail 距离64个字节，从而解决伪共享问题，是一种空间换性能的模式。

剩余的就是 size_t nextIndex(size_t index) const 以及一些原子变量，都是具体情况下RingBuffer的实现了。

public

cpp

bool push(const T &value) {
        // 生产者本地快照
        size_t current_tail = m_tail.load(std::memory_order_relaxed);
        size_t next_tail = nextIndex(current_tail);

        // 检查队列是否已满
        if (next_tail == m_head.load(std::memory_order_acquire)) {
            return false; // 队列满，推送失败
        }

        // 将数据存入当前tail指向的位置
        m_buffer[current_tail] = value;

        // 发布tail的更新，确保前面的数据存储对消费者可见
        m_tail.store(next_tail, std::memory_order_release);
        return true;
    }

    bool pop(T &value) {
        // 消费者本地快照
        size_t current_head = m_head.load(std::memory_order_relaxed);

        // 检查队列是否为空
        if (current_head == m_tail.load(std::memory_order_acquire)) {
            return false; // 队列空，弹出失败
        }

        // 从当前head指向的位置取出数据
        value = m_buffer[current_head];

        // 发布head的更新，告知生产者新的头部位置
        m_head.store(nextIndex(current_head), std::memory_order_release);
        return true;
    }

内存序：

push
- m_tail.load(relaxed) – 读自己的写指针，无同步需求。
- m_head.load(acquire) – 读消费者的读指针，与消费者的 m_head.store(release) 配对，确保看到最新的可写槽位。
- m_tail.store(..., release) – 发布新的尾部位置，与消费者的 m_tail.load(acquire) 配对，确保写入的数据对消费者可见。
Pop
- m_head.load(relaxed) – 读自己的读指针，无同步需求。
- m_tail.load(acquire) – 读生产者的写指针，与生产者的 m_tail.store(release) 配对，确保看到生产者写入的数据。
- m_head.store(..., release) – 发布新的头部位置，与生产者的 m_head.load(acquire) 配对，通知生产者该槽位已释放。

if (current_head == m_tail.load(std::memory_order_acquire)) 中 std::memory_order_acquire

有一个小问题，为什么要用acquire序呢？
- 为了建立 happens‑before 关系，保证数据可见性

  生产者执行（push）：
  cpp
```
m_buffer[current_tail] = value;           // (A) 写入数据
m_tail.store(next_tail, release);         // (B) 发布新 tail
```
  消费者执行（pop）：
  cpp
```
if (current_head == m_tail.load(acquire)) // (C) 读取 tail
    return false;
value = m_buffer[current_head];           // (D) 读取数据
```
  - 当消费者在 (C) 读到 m_tail 的值不等于 current_head 时，说明这个 m_tail 的值是生产者通过 (B) 写入的。
  - 由于 (B) 使用 release，(C) 使用 acquire，这两者之间建立了 synchronizes-with 关系。这保证了：(A)（写 buffer）在 (B) 之前发生，而 (B) 同步到 (C)，所以 (A) happens‑before (D)。
  - 因此消费者在 (D) 中读取 m_buffer[current_head] 时，一定能看到生产者写入的正确数据（不会读到旧数据或未初始化的内容）。
  如果没有 acquire，即使 (C) 读到了新 tail，编译器或 CPU 可能将 (D) 重排到 (C) 之前，导致读取发生在 (A) 之前 → 数据竞争。
AVPktQueue

private
cpp
```
private:
    mutable std::mutex m_mutex;
    std::deque<AVPktItem> m_queue;
    const size_t m_maxBytes; // 总字节上限
    size_t m_currentBytes;   // 当前总字节数
    std::atomic<int> m_serial{0};
```
由此可见，这是一个带了互斥锁的队列，底层是std::deque<T> 。

它的push 与pop 操作和前面SPSC是同理的，但它是互斥锁，名为AVPktQueue，因此重点放在AVPkt上，是针对AVPktItem的buffer。

cpp

struct AVPktItem {
    AVPacket *pkt = nullptr;
    int serial = 0;
};

Demux

我们正式转到解复用部分，有一个ChapterInfo 的结构体定义。

cpp

struct ChapterInfo {
    double pts;        // 秒
    std::string title; // 描述
};

它把内容分成 Chapter 并且为其中赋予了描述。

weakFrmQueue

从这里插一下，因为里面有很多弱引用的队列，它的实现很简单，只是一层包装。

cpp

using weakFrmQueue = std::weak_ptr<SPSCQueue<AVFrmItem>>;

Demux类

private

FFmpeg 核心上下文 与 资源标识

cpp

AVFormatContext *m_formatCtx = nullptr;	//它是 FFmpeg 解封装层的句柄

std::string m_URL;   // 媒体 URL (本地文件路径/网络流地址)
bool m_isMainDemux = false;  // 标记该解复用器是否为主播放链路的解复用器

流索引的管理

cpp

std::vector<int> m_videoIdx, m_audioIdx, m_subtitleIdx;     // 所有可用的流索引列表
std::atomic<int> m_usedVIdx{-1}, m_usedAIdx{-1}, m_usedSIdx{-1}; // 当前选中的流索引

前三个 vector 保存从 AVFormatContext 中扫描出的所有视频/音频/字幕流的 stream_index。

后三个 atomic<int> 表示当前激活的流，-1 表示未选中。使用 atomic 保证在读取线程与用户操作（如切流）间的可见性。

cpp

weakPktQueue m_audioPktBuf;
weakPktQueue m_videoPktBuf;
weakPktQueue m_subtitlePktBuf;
weakFrmQueue m_audioFrmBuf;
weakFrmQueue m_videoFrmBuf;
weakFrmQueue m_subtitleFrmBuf;  //由此可见，各种各样的buffer

把Demux对应的 package Buffer 和 Frame Buffer 都用std::weak_ptr封装到 Demux类里了，这种设计使得解复用器不直接拥有队列，避免了循环引用，同时模块间解耦。

Demux::Init & uninit

Init的函数标识是这样的

cpp

bool Demux::init(const std::string URL, bool isMainDemux)

我们分布拆解这个函数

重复初始化保护

cpp

if (m_initialized) {
    uninit();
}

如果类内的 m_initialized 为true的话，程序需要进行反初始化来避免内存泄漏，解复用器回到初始状态，保证了解复用环节的初步安全性。

打开媒体文件

cpp

int ret = avformat_open_input(&m_formatCtx, URL.c_str(), nullptr, &opts);
av_dict_free(&opts);
if (ret != 0) {
    av_strerror(ret, errBuf, 512);
    qDebug() << errBuf;
    return false;
}

这真属于老生常谈的部分了，做播放器调用FFmpeg根本离不开这个环节。

设置最大帧间隔

cpp

double maxFrameDuration = (m_formatCtx->iformat->flags & AVFMT_TS_DISCONT) ? 10.0 : 3600.0;
GlobalClock::instance().setMaxFrameDuration(maxFrameDuration);

根据输入格式是否支持不连续时间戳（AVFMT_TS_DISCONT）来设置全局时钟的最大帧间隔。不连续时间戳常见于某些网络流，此时最大间隔设为 10 秒，否则设为 3600 秒（1 小时）。这对于后续音视频同步非常重要，避免因时间戳跳跃导致播放异常。

探测流信息

cpp

ret = avformat_find_stream_info(m_formatCtx, nullptr);
if (ret < 0) {
    av_strerror(ret, errBuf, 512);
    qDebug() << errBuf;
    avformat_close_input(&m_formatCtx);
    return false;
}

avformat_find_stream_info 会读取数据包，解析每个流的编码参数、码率、时长等信息。在成功调用才能获取可用的流信息。如果失败，关闭上下文并结束init。

各类型流的索引

cpp

for (unsigned int i = 0; i < m_formatCtx->nb_streams; ++i) {
    AVMediaType sType = m_formatCtx->streams[i]->codecpar->codec_type;
    if (sType == AVMEDIA_TYPE_VIDEO)
        m_videoIdx.push_back(i);
    else if (sType == AVMEDIA_TYPE_AUDIO)
        m_audioIdx.push_back(i);
    else if (sType == AVMEDIA_TYPE_SUBTITLE)
        m_subtitleIdx.push_back(i);
}

根据前面获得的**m_formatCtx** 格式上下文来进行遍历，为private 的字段填充信息，可以作为后续进行流切换的基础。

Uninit

cpp

bool Demux::uninit() {
    stop();
    if (m_formatCtx) {
        avformat_close_input(&m_formatCtx);
    }

    m_URL.clear();

    m_videoIdx.clear();
    m_audioIdx.clear();
    m_subtitleIdx.clear();

    for (auto &v : m_stringInfo) {
        v.clear();
    }

    m_chaptersInfo.clear();

    m_usedVIdx.store(-1, std::memory_order_relaxed);
    m_usedAIdx.store(-1, std::memory_order_relaxed);
    m_usedSIdx.store(-1, std::memory_order_relaxed);

    m_initialized = false;

    m_audioPktBuf.reset();
    m_videoPktBuf.reset();
    m_subtitlePktBuf.reset();
    m_audioFrmBuf.reset();
    m_videoFrmBuf.reset();
    m_subtitleFrmBuf.reset();

    return true;
}

这部分无疑就是清理资源，和析构函数有着差不多地位的作用，这里就不太过多叙述了。

Demux::start

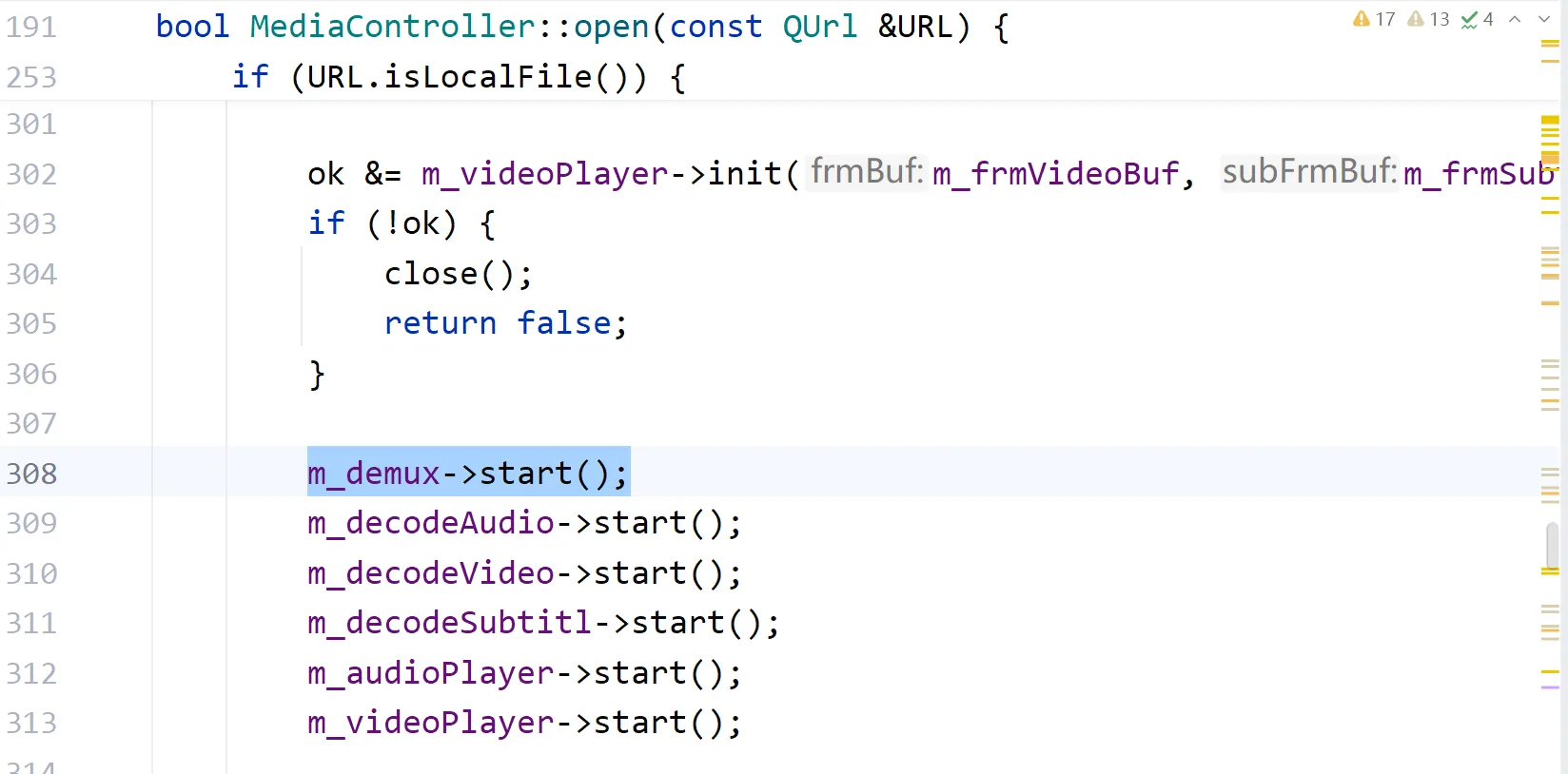

要清楚的是demux实例在MediaController里所占有的，从openURL的功能被调用。然后接下来进入start函数。

cpp

void Demux::start() {
    if (m_thread.joinable()) {
        return; // 已经在运行了
    }
    m_stop.store(false, std::memory_order_relaxed);
    m_thread = std::thread([this]() {
        demuxLoop();
    });
}

DemuxLoop

我们自然而然的进入解复用Loop的环节。 Demux::demuxLoop 是被拖入线程的一个函数，我们分为四部分来进行探索。

Seek处理

cpp

if (m_needSeek.load(std::memory_order_acquire)) {
    seekAllPktQueue();
    int streamIdx = m_isMainDemux ? -1 : (m_usedVIdx != -1) ? m_usedVIdx.load()
                                     : (m_usedAIdx != -1)   ? m_usedAIdx.load()
                                                            : m_usedSIdx.load();
    double time_base = streamIdx == -1 ? 1.0 / AV_TIME_BASE : av_q2d(m_formatCtx->streams[streamIdx]->time_base);
    double target = m_seekTs / time_base;
    int64_t seekMin = m_seekRel > 0.0 ? static_cast<int64_t>(target - m_seekRel * AV_TIME_BASE + 2) : INT64_MIN;
    int64_t seekMax = m_seekRel < 0.0 ? static_cast<int64_t>(target - m_seekRel * AV_TIME_BASE - 2) : INT64_MAX;
    int ret = avformat_seek_file(m_formatCtx, streamIdx, seekMin, target, seekMax,
                                 m_usedVIdx == -1 ? AVSEEK_FLAG_ANY : 0);
    emitRealSeekTs = m_isMainDemux;
    m_needSeek.store(false, std::memory_order_release);
}

这部分很长
- 首先要处理 Video Audio或者是 字幕流 的队列，把它们清除后才可以继续seek。
- 再就是获取 流id，从m_usedVIdx 系列原子变量 load 获得。
- 从格式上下文 m_formatCtx 里获取 timeBase，前提是在 av_q2d 函数里计算获得^[2]

如果没有参考流，就用默认AV_TIME_BASE 的倒数，其中 AV_TIME_BASE 定义为

cpp

/**
 * Internal time base represented as integer
 */
/* From avutil.h */
#define AV_TIME_BASE            1000000

接下来就用 m_seekTs /time_base 的计算值来规定 target。目的是把绝对时间转化为对应 timebase 下的规范时间戳。
seekMin & seekMax
- 用于为 avformat_seek_file 提供一个时间范围，允许它在这个范围内寻找合适的关键帧，而不是必须精确到 target 点。
- 核心逻辑是基于 m_seekRel（由 seekBySec(double ts, double rel) 传入的 rel 参数）来决定的。

在 demuxLoop 的 seek 处理中，m_seekRel 的符号决定了 seek 的搜索区间：

向后定位（m_seekRel > 0）：我们希望 seek 到 ≥ 目标时间点的位置，所以：
cpp
```
seekMin = target - m_seekRel * AV_TIME_BASE + 2
seekMax = INT64_MAX
```
限制最小时间戳，让 FFmpeg 在 [seekMin, 无穷大) 区间内寻找，确保不会返回 target 之前的帧。 +2 是一个微小的容错偏移，避免边界上的四舍五入问题。
向前定位（m_seekRel < 0）：希望 seek 到 ≤ 目标时间点的位置，所以：
cpp
```
seekMin = INT64_MIN
seekMax = target - m_seekRel * AV_TIME_BASE - 2
```
限制最大时间戳，区间为 (负无穷, seekMax]，保证不跳到 target 之后。 -2 同理是边界容错。
精确定位（m_seekRel == 0）：两个三元表达式都不成立，seekMin = INT64_MIN，seekMax = INT64_MAX，等于不限范围，完全由 target 和 flag 决定。

最后调用avformat_seek_file(m_formatCtx, streamIdx, seekMin, target, seekMax,m_usedVIdx == -1 ? AVSEEK_FLAG_ANY : 0); 来具体执行seek。

最后 m_needSeek.store(false, std::memory_order_release); 存储false值，结束seek。

cpp

		pkt = av_packet_alloc();
        int ret = av_read_frame(m_formatCtx, pkt);
        if (ret < 0) {
            if (ret == AVERROR_EOF && !m_isEOF) { // EOF
                Q_ASSERT(pkt->data == NULL && pkt->size == 0);
                pushVideoPkt(pkt);
                pkt = av_packet_alloc();
                pushSubtitlePkt(pkt);
                pkt = av_packet_alloc();
                pushAudioPkt(pkt);
                pkt = nullptr;
                qDebug() << "解复用EOF";
                m_isEOF = true;
            } else if (ret != AVERROR_EOF) { // error
                qDebug() << "解复用出错";
                goto end;
            }
            std::this_thread::sleep_for(std::chrono::milliseconds(10));
            continue;
        } else {
            m_isEOF = false;
        }

        if (emitRealSeekTs) {
            Q_ASSERT(m_isMainDemux);
            double seekedPts = pkt->pts * av_q2d(m_formatCtx->streams[pkt->stream_index]->time_base);
            // 提前设置一下时钟，能比较好的避免出现视频pts先更新且落后与音频，导致视频疯狂更新，然后音频再更新，导致视频领先与音频，最后导致视频变卡一会儿
            GlobalClock::instance().setAudioClk(seekedPts);
            GlobalClock::instance().setVideoClk(seekedPts);
            emit seeked(seekedPts);
            emitRealSeekTs = false;
        }

        // ret == 0
        if (pkt->stream_index == m_usedAIdx.load(std::memory_order_acquire)) {
            pushAudioPkt(pkt);
        } else if (pkt->stream_index == m_usedVIdx.load(std::memory_order_acquire)) {
            pushVideoPkt(pkt);
        } else if (pkt->stream_index == m_usedSIdx.load(std::memory_order_acquire)) {
            pushSubtitlePkt(pkt);
        } else {
            av_packet_free(&pkt);
        }
        pkt = nullptr;
    }

end:
    if (pkt) {
        av_packet_free(&pkt);
    }
}

异常处理
- EOF：首次读到文件末尾时，为每个流推一个空包（flush 包），通知解码器输出剩余帧。
- 其他错误：直接跳到结尾释放包，结束线程。
- 无论哪种失败，都睡眠 10ms 后继续（或退出）。
Seek后的同步

cpp

if (emitRealSeekTs) {
    double seekedPts = pkt->pts * av_q2d(...);
    GlobalClock::instance().setAudioClk(seekedPts);
    GlobalClock::instance().setVideoClk(seekedPts);
    emit seeked(seekedPts);
    emitRealSeekTs = false;
}

直接同步更新全局时钟为seekedPts，避免视频pts先更新且落后与音频，导致视频疯狂更新，然后音频再更新，导致视频领先与音频，最后导致视频变卡。

流的切换

bool Demux::switchStream(MediaType type, int streamIdx, weakPktQueue wpq, weakFrmQueue wfq)

根据媒体类型获取对应数据结构
cpp
```
switch (type) {
    case MediaType::Video:   idxVec = &m_videoIdx; usedIdx = &m_usedVIdx; ... break;
    case MediaType::Audio:   idxVec = &m_audioIdx; usedIdx = &m_usedAIdx; ... break;
    case MediaType::Subtitle: ... break;
}
```
- 用 type 决定操作哪一套成员：可用流列表 (m_videoIdx 等)、当前激活索引 (m_usedVIdx 等)、弱引用包队列和帧队列。
- 特殊处理：如果是视频流，还会从该流的 avg_frame_rate 和 codecpar 提取帧率、编码名称、封装格式名称，存入全局 PlaybackStats 供 UI 显示。
然后就是关闭当前流并检查索引合法性与更新队列和索引

cpp

if (usedIdx->load() != -1) {
    closeStream(type);
}
Q_ASSERT(streamIdx < idxVec->size());
{
    std::lock_guard<std::mutex> mtx(m_mutex);
    *pktBuf = wpq;
    *frmBuf = wfq;
    usedIdx->store((*idxVec)[streamIdx], std::memory_order_release);
}

streamIdx 是可用流列表的下标，而非流的原始 stream_index。真正的原始索引从 (*idxVec)[streamIdx] 取出。
加锁更新：保证包队列、帧队列的绑定和当前使用索引的修改是原子性的（对 demuxLoop 可见）。

同步播放位置并处理线程

cpp

if (m_stop.load()) {
    double pts = GlobalClock::instance().getMainPts();
    if (!std::isnan(pts)) {
        int64_t target = pts / av_q2d(getStream(type)->time_base);
        int streamIndex = (*idxVec)[streamIdx];
        int flags = (m_usedVIdx == -1) ? AVSEEK_FLAG_ANY : 0;
        ok = avformat_seek_file(m_formatCtx, streamIndex, INT64_MIN, target, INT64_MAX, flags);
    }
    start();
}

获取当前主时钟（主 Demux 的播放位置）作为 seek 目标。
将秒数换算为新流的 time_base 单位。
若当前没有激活视频流，使用 AVSEEK_FLAG_ANY 允许 seek 到任意帧（包括非关键帧），否则用默认模式。
执行 seek 后调用 start()，重新开启解复用线程。

Final

差不多就讲到这里了，一些更细节的小操作，比如 fillStreamInfo start/stop、pushPkt 等等可以在下一期进行补全，这里已经来到4000字了，再写下去不是很合适。

复用、解码流程与渲染的设计 Ⅰ

复用、解码流程与渲染的设计 Ⅰ

Utils

SPSCQueue 生产者单消费者Buffer

AVPktQueue

Demux

weakFrmQueue

Demux类

Demux::Init & uninit

Demux::start

DemuxLoop

流的切换

Final

引用

留言 · 0 段对话

扫码分享
